Serveur d'affichage netPIX 4900S

Le netPIX 4900S est un serveur d'affichage vidéo conçus pour la gestion des murs d'images évolutifs de petites et moyennes dimensions.

Grâce à sa puissance et à sa flexibilité, il est évolutif et il en mesure de gérer des configurations d'entrées et de moyennes gammes. Ce contrôleur graphique de murs d'images crée sous la forme d'un bureau étendu, une grande surface d'affichage pour des applications basée sur le réseau, pour des vidéos où des sources graphiques.
Le NPX-4900S bénéficie des technologies de toutes dernières générations avec un bus d'une très grande performance, un microprocesseur Intel® Core Processor i5-4570S jusqu’à 3.6 GHz associé une grande bande passante grâce au bus "Switch Fabric" avec près de 192 Go/s.

Le NPX-4900S offre de multiples combinaisons d'affichages de vidéos analogiques où numériques, de sources graphiques grâce à ses cartes d'entrées. Au travers de la nouvelle architecture "Switch Fabric", les sources vidéos où graphiques peuvent être affichées simultanément sur les murs d'images sans compression. Tous les flux vidéos analogiques et digitales et sources graphiques sont transmit jusqu'a 192 Go/s sans aucun impact sur le système.



Les avantages du netpix 4900S

  • Slots PCI Express: 1xPCIe Gen.3.0 x8 et 8xPCIe Gen.3.0 x4, extensible pour de futures entrées et sorties permettant plusieurs combinaisons jusqu'à un maximum de 32 cartes
  • Très bon rapport Prix/Performance,
  • Hauteur et profondeur d'installation réduite,
  • Architecture système standard et robuste.

Architecture du système :

Le serveur d'affichage NPX-4900S s'appuie sur une nouvelle technologie SBC (Single Board Computer). Le serveur est basé sur la technologie Intel® CoreTM. Comparé à d'autres systèmes, cette génération de CPU bénéficie d'un prix avantageux pour une haute qualité de fonctionnement.

  • microprocesseur Intel® Core Processor i5-4570S jusqu’à 3.6 GHz
  • Composant de dernière génération pour une disponibilité maximale
  • 8 Go de mémoire vive en DDR3 extensible à 16
  • 2 port réseau ethernet Gigabyte
  • Système d'exploitation* : Windows 7 Ultimate 64-Bit, Windows 10 64-Bit IoT Enterprise LTSB 2016, Windows Server 2012 R2 Standard 64-Bit.
    * Dépendant de la version du logiciel Eyevis de gestion de mur d’images.


Disponibilité du système

  • Disque SSD 2 x 240GB Raid 1 ou en option SSD 3 x 240GB Raid 5
  • Alimentation : 650 W Redondante Hot swap
  • Le NPX-4900S est construit conformément à la norme ISO 9001 pour répondre aux exigences de qualités des demandes des clients.

Entrées

Le controleur NPX-4900S peut être équipé avec une multitudes de carte d'entrées video, RGB/DVI-HDSDI et IP. Toutes les entrées sont affichées dans des fenêtres qui peuvent être déplacées, retaillées et positionnées librement sur le mur d'images.

  • Les cartes d'entrée fournissent un traitement vidéo d'une qualité exceptionnelle
  • Grand nombre de cartes par système possibles
  • Facilité pour upgrader un système en vue d'une évolution

Carte d'entrée vidéo analogique
  • Jusqu'à 128 signaux vidéo dans un système
  • Jusqu'à 32 fenêtres vidéo peut être affichée avec chaque sortie d'affichage
  • Composite BNC ou S-Video (Y/C)

Carte de décodage IP
  • Jusqu'à 512 signaux vidéo dans un système
  • Décodage simultané de plus de 50 canaux en résolution D1 par carte de décodage IP
  • Décodage simultané de jusqu'à 3 canaux en résolution 4K (30 fps) par carte de décodage IP
  • Décodage simultané de jusqu'à 12 canaux full HD (30 fps) par carte de décodage IP
  • Supports MPEG2, MPEG4, H264

Entrées RGB / DVI
    • Affichage de la sortie de la source dans des fenêtres retaillables, déplaçables et positionnées librement sur le mur d'images
    • Jusqu'à 40 entrées RGB/DVI
    • Résolution d'entrée :

- 1920x1200 pixels
- 4096x2048 pixels
- 4096x2160 pixels
- 4096x4096 pixels


Entrées SDI
  • Affichage de la sortie de la source dans des fenêtres retaillables, déplaçables et positionnées librement sur le mur d'images
  • Jusqu'à 40 entrées SDI
  • Jusqu'à 20 entrées Dual Link

Traitement graphique de l'affichage

Le nouveau GPU 128 bits a 128 MB de mémoire par sortie afin d'assurer une performance graphique jamais vu

  • Sorties analogiques et numériques jusqu'à 1920x1200 pixels et format haute définition
  • Configurations jusqu'à 36 sorties
  • Possibilité d'avoir des résolution différentes sur les sorties fonctionnant en simultanées, pour des configurations d'affichage rectangle ou non-rectangle*
  • Apercu en direct de chaque source connecté graçe au logiciel de gestion de murs d'images eyevis eyecontrol
  • Mode Underlapping pour écrans à bord fin*
  • Mode Overlapping pour le chevauchement d'image en projection*
  • Mode Pivot pour écran en mode paysage et/ou portrait*
* Modes non-standard, disponible sur demande

Options :

  • Expansion Rack
  • RAID 1
  • RAID 5



Logiciels eyevis de gestion de mur d'images

Pour une gestion rapide et évolutive de vos surfaces d'affichage, nous vous recommandons de combiner les logiciels de gestion de mur d'images eyevis "eyecontrol" ou "eyeUnify" avec la gamme de serveur d'affichage netPIX. Avec ces logiciels, spécialement conçus pour les grandes surfaces d'affichage, l'utilisateur dispose des possibilités presque illimitées pour la gestion et l'exploitation de son mur d'images.

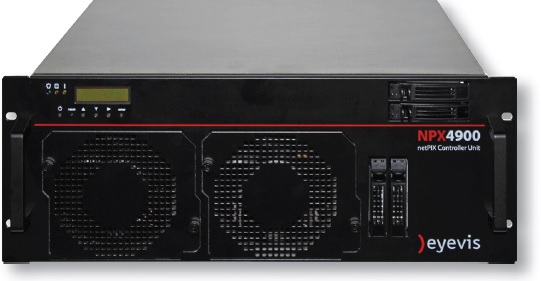

 4900Plus

  Fiche technique Française
